Track Bar Nedir? Denge ve Yol Tutuşuna Etkisi

Track bar, özellikle rijit akslı Jeep modellerinde aksın şasi altında sağa ve sola hareket etmesini sınırlandıran süspansiyon bileşenidir. Türkçede panhard çubuğu, panhard kolu veya aks denge çubuğu olarak da anılan bu parça, aracın gövdesi ile aks arasında çapraz bir bağlantı kurar. Böylece tekerleklerin gövdeye göre doğru konumda kalmasına yardımcı olur.

İlk bakışta yalnızca iki bağlantı noktasına sahip basit bir metal çubuk gibi görünür. Ancak aracın düz yolda kararlı ilerlemesinden direksiyon tepkilerine, viraj davranışından süspansiyon geometrisine kadar birçok dinamiği etkileyebilir. Özellikle arazi kullanımına uygun rijit akslı araçlarda küçük bir bağlantı boşluğu bile sürüş karakterinde belirgin değişiklikler oluşturabilir.

Track Bar Ne İşe Yarar?

Rijit akslı bir süspansiyon sisteminde sağ ve sol tekerlekler aynı aks gövdesi üzerinden birbirine bağlıdır. Süspansiyon kolları aksın ileri ve geri hareketini kontrol ederken track bar, aksın yanal konumunu belirlemeye yardımcı olur. Başka bir ifadeyle aksın aracın altında sağa veya sola kaçmasını sınırlar.

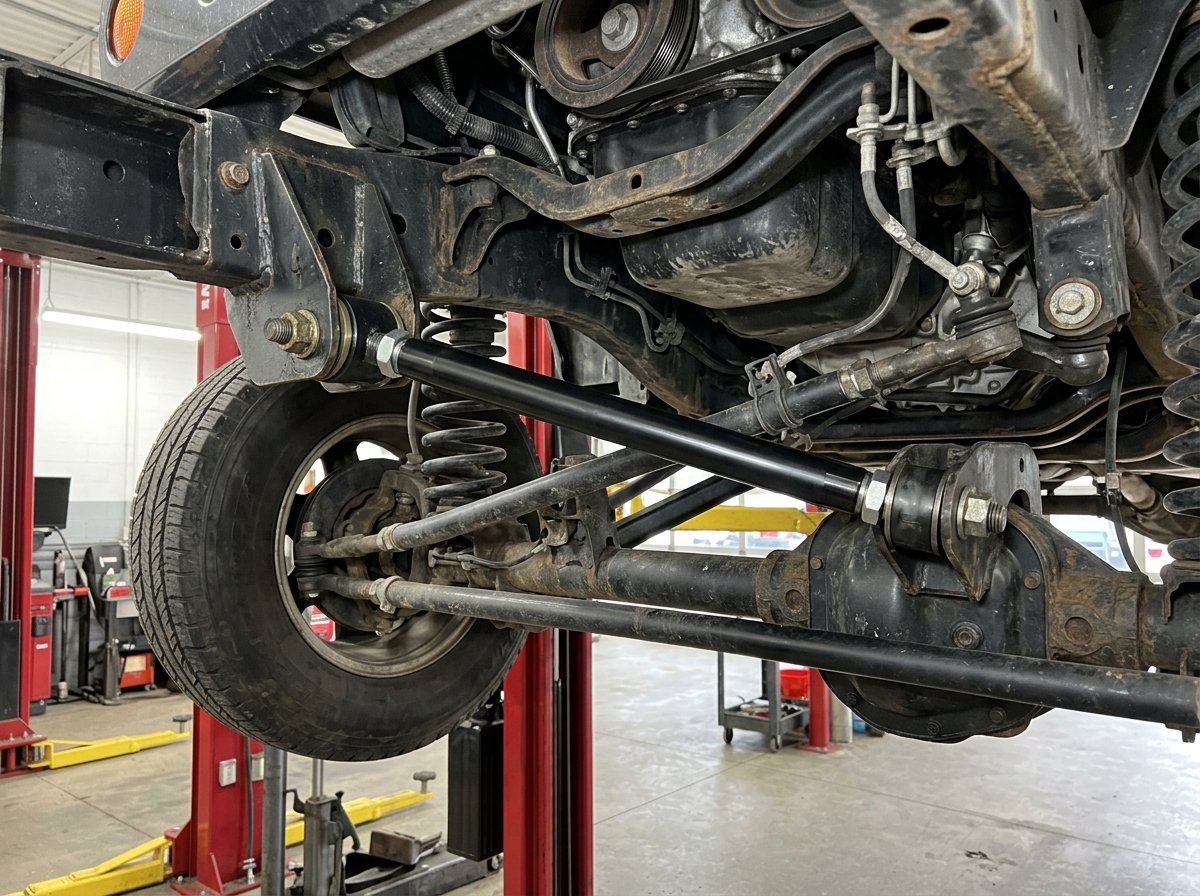

Parçanın bir ucu şasiye, diğer ucu aks gövdesine bağlanır. Bu çapraz yerleşim sayesinde şasi ile aks arasındaki yanal kuvvetler aktarılabilir. Teknik kaynaklarda panhard kolu, aksı şasiye göre yanal yönde konumlandıran bir bağlantı elemanı olarak tanımlanır. Benzer mekanik yaklaşım, aks konumlandırma sistemlerine ilişkin teknik süspansiyon dokümanlarında da görülür.

Track barın temel görevleri şu şekilde özetlenebilir:

1. Aksın şasi altında yanal hareketini sınırlandırmak
2. Tekerleklerin gövdeye göre konumunu korumak
3. Direksiyon komutlarının daha tutarlı iletilmesine katkıda bulunmak
4. Virajlarda aracın yanal kararlılığını desteklemek
5. Süspansiyon geometrisinin öngörülen sınırlar içinde çalışmasına yardımcı olmak
6. Yol bozukluklarında aks ile gövde arasındaki kontrolsüz hareketi azaltmak

Track Bar Nasıl Çalışır?

Track barın çalışma prensibi geometrik kısıtlamaya dayanır. Çubuğun iki bağlantı noktası arasında sabit bir uzunluk bulunur. Aks yukarı veya aşağı hareket ettiğinde çubuk, kendi bağlantı noktası çevresinde bir yay çizerek hareket eder. Bu hareket aksı tamamen düz bir dikey çizgide tutmaz, çok küçük bir yanal yer değiştirme oluşturabilir.

Standart süspansiyon yüksekliğinde üretici geometrisi bu hareket dikkate alınarak hazırlanır. Track barın uzunluğu, açısı ve bağlantı noktaları arasındaki ilişki doğru olduğunda aksın yanal hareketi normal kullanımda sürücüyü rahatsız etmeyecek ölçüde kalır. Süspansiyon yükseltildiğinde veya alçaltıldığında ise çubuğun açısı değişebilir ve aks bir tarafa doğru kayabilir.

Bu nedenle track bar yalnızca güçlü bir metal kol olarak değerlendirilmemelidir. Parçanın uzunluğu kadar şasi ve aks üzerindeki bağlantı noktalarının konumu da önemlidir. Track bar geometrisini değiştiren her uygulama, süspansiyonun hareket yayı üzerinde de değişiklik meydana getirebilir.

Track Bar ile Viraj Demiri Aynı Parça mı?

Track bar ile viraj demiri görünüş açısından birbirine benzetilebilse de bu parçaların görevleri farklıdır. Track bar, aksı yanal yönde konumlandırmaya çalışır. Viraj demiri ise sağ ve sol süspansiyon hareketleri arasındaki farkı sınırlandırarak gövde yatmasını kontrol etmeye yardımcı olur.

Viraja girildiğinde aracın dış tarafındaki süspansiyon sıkışırken iç taraftaki süspansiyon açılma eğilimi gösterir. Viraj demiri bu farkı azaltmaya çalışır. Track bar ise aynı sırada aksın şasi altında yanal konumunu korur. Parçalardan birinin diğerinin görevini üstlenmesi mümkün değildir.

Bu ayrım arıza teşhisi açısından önemlidir. Virajda gövdenin fazla yatması doğrudan track bar arızası anlamına gelmez. Benzer biçimde direksiyonda hissedilen yanal kararsızlık da yalnızca viraj demiri bağlantılarıyla açıklanamaz.

Track Bar Denge ve Yol Tutuşunu Nasıl Etkiler?

Bir aracın yol tutuşu yalnızca lastiklerin yere ne kadar iyi tutunduğuyla ilgili değildir. Tekerleklerin şasiye göre nerede durduğu ve yük altında nasıl hareket ettiği de önemlidir. Track bar, rijit aksın yanal konumunu sınırlandırarak tekerleklerin gövdeyle olan geometrik ilişkisini korumaya yardımcı olur.

Track bar bağlantılarında boşluk oluştuğunda sürücünün direksiyona verdiği komut ile aracın tepki vermesi arasında küçük bir gecikme hissedilebilir. Direksiyon çevrildiğinde önce bağlantı boşluğu kapanabilir, ardından aks ve tekerlekler yön değiştirebilir. Bu durum araçta gezinme, belirsiz direksiyon merkezi veya şerit içinde sürekli düzeltme yapma ihtiyacı şeklinde algılanabilir.

Viraj sırasında lastiklerde oluşan yanal kuvvetler aks üzerinden süspansiyon bağlantılarına aktarılır. Track bar bu kuvvetlerin yönetilmesinde rol oynar. Sağlam bağlantılar aracın daha öngörülebilir tepki vermesine katkıda bulunurken aşınmış burçlar veya gevşek cıvatalar gövde ile aks arasında istenmeyen hareketlere neden olabilir.

Track Bar Arızası Hangi Belirtileri Gösterebilir?

Track bar arızası her araçta aynı belirtileri oluşturmayabilir. Sorunun hangi bağlantı noktasında bulunduğu, burçların durumu, lastikler, rot ayarı ve diğer süspansiyon parçaları ortaya çıkan davranışı değiştirebilir. Yine de bazı işaretler track bar sisteminin kontrol edilmesini gerektirebilir.

En sık karşılaşılan belirtilerden biri bozuk zeminde duyulan metalik tıkırtıdır. Burç aşındığında veya bağlantı deliği genişlediğinde çubuk, yük yönü her değiştiğinde yuvasında hareket edebilir. Ses özellikle düşük hızda kasis geçerken, direksiyon yönü değiştirilirken veya araç çapraz biçimde esnerken fark edilebilir.

Track bar ile ilişkilendirilebilecek başlıca belirtiler şunlardır:

• Direksiyon tepkilerinde gecikme veya belirsizlik
• Aracın şerit içinde sağa ve sola gezinmesi
• Kasislerde ön taraftan gelen tıkırtı
• Direksiyon çevrilirken aks veya gövdede yanal hareket
• Bağlantı noktalarında gözle görülebilen boşluk
• Direksiyon simidinin merkez konumunun değişmesi
• Süspansiyon yükseltmesinden sonra aksın bir tarafa kayması
• Lastik ile çamurluk arasındaki sağ ve sol mesafenin farklı görünmesi
• Belirli yol koşullarında başlayan yoğun ön takım titreşimi

Bu belirtiler tek başına kesin teşhis oluşturmaz. Rot başları, rotil, salıncak burçları, tekerlek rulmanları, lastikler ve bağlantı cıvataları benzer şikâyetlere neden olabilir. Bu nedenle yalnızca sürüş hissine bakılarak parça değiştirmek yerine ön takımın bütün olarak değerlendirilmesi daha sağlıklı bir teşhis yaklaşımıdır.

Track Bar ve “Death Wobble” Arasındaki İlişki Nedir?

Jeep topluluklarında sıklıkla konuşulan “death wobble”, ön aksın ve direksiyon sisteminin hızlı şekilde sağa ve sola salınmasıyla ortaya çıkan şiddetli titreşimi tanımlar. Genellikle bir çukur, kasis veya yol birleşim noktası ilk hareketi tetikler. Ardından sistemdeki boşluklar ve dinamik kuvvetler titreşimin sürmesine neden olabilir.

Track bar bağlantılarındaki boşluk bu salınıma katkıda bulunabilen faktörlerden biridir. Ancak her yoğun ön takım titreşimini yalnızca track bara bağlamak doğru olmaz. Lastik balansı, yanlış hizalama, aşınmış rotil ve rot başları, gevşek bağlantılar, salıncak burçları veya uyumsuz süspansiyon geometrisi birlikte etkili olabilir.

Mekanik açıdan sorun, tek bir parçadan çok sistem içindeki boşlukların birbirini büyütmesi şeklinde düşünülebilir. Bir bağlantıda başlayan küçük hareket, tekerleklerin yönünü değiştirebilir. Tekerleklerden geri dönen kuvvet ise aks ve direksiyon sistemindeki diğer bağlantıları yeniden yükleyerek döngüyü besleyebilir.

Bu nedenle direksiyon amortisörünü değiştirmek titreşimin hissini azaltabilse de altta yatan mekanik boşluğu her zaman ortadan kaldırmayabilir. Track bar burçları, bağlantı cıvataları ve montaj yüzeyleri diğer ön takım bileşenleriyle beraber incelenmelidir.

Track Bar Burcu Neden Önemlidir?

Track bar burcu, metal çubuk ile bağlantı noktası arasında kontrollü esneklik sağlar. Kauçuk veya poliüretan gibi malzemelerden üretilebilen burçlar titreşimin doğrudan şasiye iletilmesini azaltırken çubuğun bağlantı ekseni çevresinde hareket etmesine izin verir.

Burcun fazla sert olması titreşimin kabine daha belirgin aktarılmasına yol açabilir. Fazla yumuşak veya aşınmış bir burç ise aksın yanal yönde gereğinden fazla hareket etmesine neden olabilir. Dolayısıyla amaç yalnızca en sert malzemeyi kullanmak değil, aracın süspansiyon geometrisine ve kullanım koşullarına uygun burcu seçmektir.

ModaJeep’te yer alan Amerikan Jeep burç parçaları kategorisi, alt takımda kullanılan farklı burç seçeneklerini karşılaştırmak için incelenebilir. Parça seçerken yalnızca araç markasına değil model koduna, üretim yılına, ön veya arka aks konumuna ve bağlantı ölçülerine de dikkat edilmelidir.

Aşınmış bir burç her zaman parçalanmış görünmeyebilir. Burç dışarıdan sağlam olsa bile iç kovan ile elastomer malzeme arasında ayrılma oluşabilir. Yağ teması, çamur, sıcaklık değişimi ve tekrarlanan yüksek yükler de malzemenin zaman içinde özelliklerini kaybetmesine katkıda bulunabilir.

Standart ve Ayarlanabilir Track Bar Arasındaki Fark Nedir?

Standart track bar, üreticinin belirlediği süspansiyon yüksekliği ve aks konumu için sabit uzunlukta tasarlanır. Araç fabrika yüksekliğinde kullanılıyorsa ve süspansiyon geometrisinde değişiklik yapılmadıysa sabit uzunluklu bir parça çoğu uygulamada sistemin özgün çalışma düzenini korur.

Ayarlanabilir track bar ise çubuğun etkili uzunluğunun değiştirilmesine olanak tanır. Bu özellik özellikle yükseltilmiş süspansiyona sahip araçlarda aksın yeniden merkezlenmesi amacıyla kullanılabilir. Ancak ayarlanabilir olması, parçanın herhangi bir ölçüde gelişi güzel uzatılabileceği anlamına gelmez.

Ayarlanabilir parçanın doğru kullanımı yalnızca aksın görsel olarak ortalanmasından ibaret değildir. Direksiyon bağlantılarının açıları, süspansiyon hareket mesafesi, lastik boşlukları ve tam sıkışma konumu birlikte değerlendirilmelidir. Yanlış ayar, bir sorunu çözerken farklı bir geometri problemi oluşturabilir.

Süspansiyon Yükseltmesi Track Bar Geometrisini Nasıl Değiştirir?

Araç gövdesi yükseltildiğinde şasi üzerindeki track bar bağlantısı da aksa göre yukarı taşınmış olur. Çubuğun uzunluğu sabit kaldığı için track bar daha dik bir açıyla çalışmaya başlar. Bu geometrik değişim aksın şasi altında bir tarafa doğru kaymasına yol açabilir.

Kaymanın miktarı yükseltme yüksekliği, track bar uzunluğu ve bağlantı noktalarının konumuna göre değişir. Küçük bir yükseltmede fark sınırlı kalabilirken daha yüksek uygulamalarda tekerleklerin çamurluklara göre asimetrik durduğu görülebilir. Aksın kayması direksiyon ve süspansiyon bağlantılarının çalışma açılarını da etkileyebilir.

Track barın hareketi yaklaşık olarak bir daire yayı üzerinden değerlendirilebilir. Çubuğun uzunluğu LLL, düşey konum değişimi hhh olarak düşünülürse yanal konumdaki değişim geometriye bağlıdır. Basitleştirilmiş bir modelde ilişki şu şekilde gösterilebilir:

x=L−L2−h2x = L-\sqrt{L^2-h^2}x=L−L2−h2​

Gerçek araçta bağlantı açıları ve başlangıç konumu denklemi daha karmaşık hâle getirir. Yine de temel fikir değişmez: Süspansiyon yüksekliği değiştikçe track barın çizdiği yay ve aksın yanal konumu da değişir.

Track bar ile direksiyon bağlantılarının açıları arasındaki uyum ayrıca önem taşır. Birbirinden belirgin biçimde farklı hareket yayları, süspansiyon sıkışıp açıldığında sürücünün müdahalesi olmadan direksiyon açısının değişmesine katkıda bulunabilir. Bu davranış genellikle “bump steer” olarak adlandırılır.

Track Bar Kontrolü Nasıl Yapılır?

İlk kontrol araç düz zemindeyken görsel incelemeyle gerçekleştirilebilir. Burç çevresindeki çatlaklar, pas izleri, gevşek cıvatalar ve bağlantı deliği çevresindeki parlak aşınma bölgeleri dikkate alınabilir. Parçanın eğilmiş görünmesi veya çamurluk ile lastik mesafelerinin iki tarafta farklı olması da ayrıntılı inceleme gerektirebilir.

İkinci aşamada bir kişi direksiyonu motor çalışırken küçük açılarla sağa ve sola çevirebilir, başka bir kişi ise track bar bağlantılarını güvenli bir mesafeden gözlemleyebilir. Direksiyon hareketi sırasında bağlantı noktasında çubuktan bağımsız bir kayma görülmesi boşluğa işaret edebilir. Araç altında çalışmaya ilişkin güvenlik koşulları sağlanmadan fiziksel kontrol yapılmamalıdır.

Kontrol sırasında şu noktalar birlikte değerlendirilir:

• Şasi tarafındaki bağlantı ve burç
• Aks tarafındaki bağlantı ve burç veya mafsal
• Bağlantı cıvataları ve somunları
• Cıvata deliklerinde ovalleşme
• Braketlerde çatlak veya deformasyon
• Çubuk gövdesinde eğilme ve korozyon
• Ayarlanabilir modellerde kilit somunu
• Aksın sağ ve sol merkezleme ölçüsü

Cıvatanın sıkı görünmesi bağlantının mutlaka sağlam olduğu anlamına gelmez. Montaj deliği ovalleşmişse cıvata belirli bir torkta olsa bile yük altında hareket oluşabilir. Bu nedenle yalnızca cıvatayı sıkmak yerine braket, delik, kovan ve burç beraber incelenmelidir.

Track Bar Ne Zaman Değiştirilmelidir?

Track bar için bütün araçlarda geçerli sabit bir değişim kilometresi vermek zordur. Parçanın ömrü yol koşullarına, kullanılan burcun malzemesine, lastik ölçülerine, süspansiyon yüksekliğine ve aracın arazi kullanım sıklığına göre değişebilir.

Çubuk gövdesi sağlam olsa bile burçlar veya mafsallar aşınabilir. Bazı tasarımlarda yalnızca burç yenilenebilirken bazı modellerde komple track bar değişimi gerekebilir. Eğilmiş gövde, çatlak kaynak bölgesi, aşırı korozyon veya onarılamayan bağlantı boşluğu bulunduğunda komple değişim daha uygun olabilir.

Aşağıdaki durumlar parça değişiminin değerlendirilmesine neden olabilir:

• Burçta belirgin yırtılma veya kovan ayrılması
• Bağlantıda ölçülebilir yanal boşluk
• Track bar gövdesinde eğilme
• Braket veya mafsalda hasar
• Ayar mekanizmasında diş hasarı
• Sürekli tekrarlayan metalik vuruntu
• Aksın doğru şekilde merkezlenememesi
• Uygun sıkılığa rağmen bağlantının hareket etmesi

Değişim kararı verirken belirtinin kaynağı doğrulanmalıdır. Sağlam bir track barı değiştirmek, lastik balansından veya farklı bir süspansiyon bağlantısından kaynaklanan sorunu çözmeyebilir.

Doğru Track Bar Nasıl Seçilir?

Parça seçiminde model adı tek başına yeterli olmayabilir. Aynı Jeep modelinin farklı üretim yıllarında bağlantı ölçüleri, aks tipi veya süspansiyon tasarımı değişebilir. XJ, ZJ, WJ, WK, JK ve JL gibi kasa kodları uyumluluk değerlendirmesinde önemli bilgiler sağlar.

Aracın standart mı yoksa yükseltilmiş mi olduğu da belirlenmelidir. Standart süspansiyona göre hazırlanmış sabit uzunluklu bir parça, yükseltilmiş araçta aksı doğru konuma getirmeyebilir. Benzer biçimde ayarlanabilir bir ürünün minimum ve maksimum ölçü aralığı mevcut süspansiyon yüksekliğiyle uyumlu olmalıdır.

Seçim sırasında şu bilgiler kontrol edilmelidir:

1. Araç modeli ve kasa kodu
2. Model yılı ve motor seçeneği
3. Ön veya arka aks için kullanılacağı
4. Standart ya da yükseltilmiş süspansiyon durumu
5. Bağlantı cıvatası ve burç ölçüleri
6. Track barın sabit veya ayarlanabilir yapısı
7. Kullanılan aks tipi
8. Jant, lastik ve diğer süspansiyon değişiklikleri

Uyumlu seçenekleri değerlendirmek için ModaJeep’in Amerikan Jeep track bar parçaları kategorisi incelenebilir. Sipariş öncesinde araç bilgileri ile ürün açıklamasındaki uyumluluk verilerinin karşılaştırılması, yanlış parça seçme riskini azaltır.

Track Bar Değişiminden Sonra Rot Ayarı Gerekir mi?

Track bar doğrudan tekerleklerin toe açısını ayarlayan bir rot kolu değildir. Buna rağmen parça değişimi veya uzunluk ayarı aksın gövde altındaki konumunu etkileyebilir. Özellikle ayarlanabilir track bar kullanılan veya süspansiyon yüksekliği değiştirilmiş araçlarda direksiyon geometrisinin kontrol edilmesi yararlı olabilir.

Aks yeniden merkezlendiğinde direksiyon simidinin düz konumu değişebilir. Bunun nedeni track barın rot ayarını doğrudan bozması değil, aks ile direksiyon kutusu arasındaki geometrik ilişkinin değişmesidir. Direksiyon merkezleme işlemi uygun bağlantı üzerinden yapılmalıdır.

Değişim sonrasında aks merkezleme, bağlantı sıkılıkları, direksiyon simidi konumu ve lastik hizalaması beraber kontrol edilebilir. Montaj torkları ise araç modeli ve kullanılan parçanın teknik talimatına göre belirlenmelidir. Her track bar veya bağlantı cıvatası için tek bir evrensel tork değeri bulunmaz.

Track Bar Bakımında Sık Yapılan Hatalar

En yaygın hatalardan biri sorunu yalnızca burçla ilişkilendirmektir. Burç yenilense bile ovalleşmiş bir braket deliği bağlantının hareket etmesine izin verebilir. Bu durumda yeni burç kısa sürede yeniden zorlanabilir ve aynı ses veya direksiyon boşluğu devam edebilir.

Bir diğer hata, yükseltilmiş araca uygun olmayan uzunlukta track bar takılmasıdır. Parça fiziksel olarak monte edilebilse bile aks merkezleme ve çalışma açıları istenen aralıkta olmayabilir. Montaj uyumluluğu ile geometrik uyumluluk aynı kavram değildir.

Dikkat edilmesi gereken diğer noktalar şunlardır:

• Bağlantıları araç havadayken yanlış konumda sıkmak
• Uygun olmayan cıvata çapı kullanmak
• Ayarlanabilir parçanın kilit somununu kontrol etmemek
• Burçları petrol bazlı kimyasallarla temas ettirmek
• Eğilmiş braketi yalnızca daha fazla sıkarak düzeltmeye çalışmak
• Ön takım titreşimini sadece direksiyon amortisörüyle bastırmak
• Süspansiyon yükseltmesini tek parça değişikliği olarak görmek

Track bar montajı bütün süspansiyon sistemiyle ilişkili bir işlemdir. Parçanın gövdesi, bağlantıları ve geometrisi beraber ele alındığında daha tutarlı bir sonuç elde edilir.

Track Barın Arazi Kullanımındaki Rolü

Arazi sürüşünde süspansiyon, asfalt kullanıma göre daha geniş hareket aralıklarında çalışabilir. Tekerleklerden biri yükselirken diğeri aşağı doğru açılabilir ve aks gövdesi şasiye göre çapraz bir konum alabilir. Track bar bu hareket sırasında aksın yanal konumunu kontrol etmeyi sürdürür.

Büyük lastikler, düşük hava basıncı ve yüksek süspansiyon hareketi bağlantı noktalarındaki kuvvetleri artırabilir. Kayaya temas, derin çukur veya sert iniş gibi koşullar track bar gövdesini ve braketleri normal yol kullanımından daha fazla zorlayabilir. Bu yüzden yoğun arazi kullanımından sonra bağlantıların görsel olarak kontrol edilmesi olası deformasyonların erken fark edilmesini sağlayabilir.

Daha kalın bir track bar her durumda daha iyi sürüş anlamına gelmez. Parçanın rijitliği kadar burç yapısı, bağlantı açıları ve braket dayanımı da önemlidir. Çok güçlü bir çubuk zayıf bir brakete bağlandığında yük, sistemdeki daha zayıf noktaya taşınabilir.

Track Bar Küçük Bir Parçadan Daha Fazlasıdır

Track bar, rijit akslı Jeep süspansiyonunun yanal kontrolünü sağlayan temel bağlantılardan biridir. Aksın şasi altında doğru konumda kalmasına yardımcı olurken direksiyon hassasiyetini, yol tutuşunu ve aracın bozuk zeminlerde verdiği tepkileri etkileyebilir.

Burç aşınması, gevşek bağlantılar veya hatalı süspansiyon geometrisi; tıkırtı, gezinme ve yanal aks hareketi gibi belirtiler oluşturabilir. Bununla birlikte benzer belirtiler farklı ön takım parçalarından da kaynaklanabileceği için sistemin bütün olarak incelenmesi gerekir.

Doğru track bar seçimi araç modeli, kasa kodu, üretim yılı, aks tipi ve süspansiyon yüksekliği birlikte değerlendirilerek yapılmalıdır. Özellikle yükseltilmiş araçlarda yalnızca parçanın yerine oturması değil, aksı doğru konumda tutması ve diğer direksiyon bağlantılarıyla uyumlu çalışması önem taşır.
